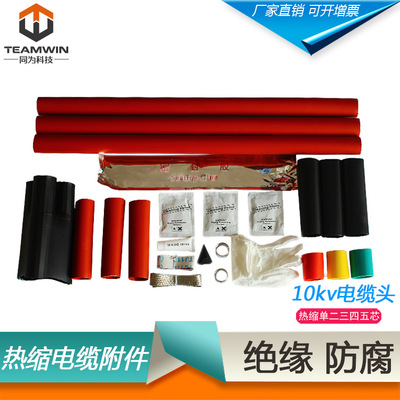

15KV热缩电缆附件

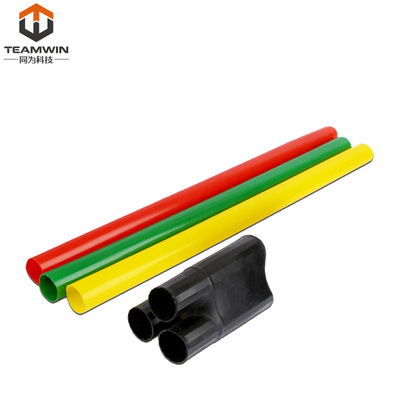

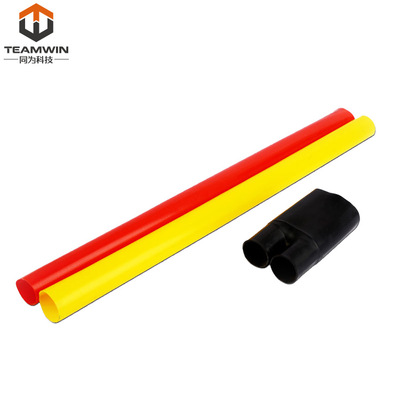

产品分为单芯、三芯。终端头的绝缘管一般650mm长,但也可根据客户的要求加长到800mm、1000mm、1200mm。
服务热线: 18118630588

产品参数/ Product parameter

产品优点

交联电缆热缩型终端头双地线工艺。即钢锴地线和铜屏蔽地线分开,全电缆预度更加合理。
交联电缆热缩型中间连接新工艺(三道密封工艺。电缆中间接头故障许多是因为密封不好造成的,我公司率先采用新工艺(三道密封工艺)。所谓三道密封即外护层密封,内护层密封,再加内绝缘管两端的密封。
油浸电缆户内、外终端和中间连接
在电缆分叉出采用耐油隔油热缩管,外再套一绝缘指套。(也可根据客户要求提供导电指套工艺的产品)

产品技术指标

项目 试验项目 标准要求 试验结果 结论
15kv户内,户外终端及中间连接 工频耐压 45kv; min不闪络,不击穿 45kv; min未闪络,未击穿

合格

局部放电试验 13kv<20pc 13kv时2pc

通过

合格

负荷循环试验,3个星期 5h加热时,3h冷却,加热时,导体问题为95℃ 由以下试验评定

通过

合格

局部放电试验 13kv时放电里< 620pc 13kv时2pc

通过

合格

冲击电压试验 105kv,正负极性各10次,允许闪络一次,但不计入总试验次数 105kv未闪络,未击穿

通过

合格

负极性直流电压试验 52kv/15min不闪络,不击穿 52kv/15min未闪络,未击穿

通过

合格

4hI频电压试验 35kv/4h不闪络,不击穿 35kv/4h未闪络,未击穿

通过

合格

规格表1

名称 型号 适用电缆截面mm2
10kv三芯户内终端 NRSY-10/3.1 25-50
NRSY-10/3.2 70-120
NRSY-10/3.3 150-240
NRSY-10/3.4 300-400
10kv三芯户外终端 WRSY-10/3.1 25-50
WRSY-10/3.2 70-120
WRSY-10/3.3 150-240
WRSY-10/3.4 300-400
10kv三芯中间接头 JRSY-10/3.1 25-50
JRSY-10/3.2 70-120
JRSY-10/3.3 150-240
JRSY-10/3.4 300-400

规格表2

名称 型号 适用电缆截面mm2
10kv三芯油浸电缆户内终端 NRSZ-10/3.1 25-50
NRSZ-10/3.2 70-120
NRSZ-10/3.3 150-240
NRSZ-10/3.4 300-400
10kv三芯油浸电缆户外终端 WRSZ-10/3.1 25-50
WRSZ-10/3.2 70-120
WRSZ-10/3.3 150-240
WRSZ-10/3.4 300-400
10kv三芯油浸电缆中间接头 JRSZ- -10/3. 1 25-50
JRSZ- -10/3. 2 70-120
JRSZ- -10/3. 3 150-240
JRSZ- -10/3. 4 300-400
